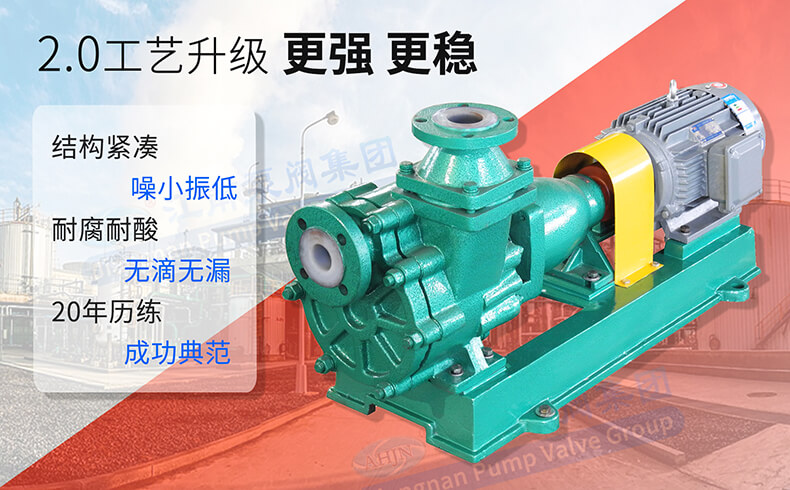

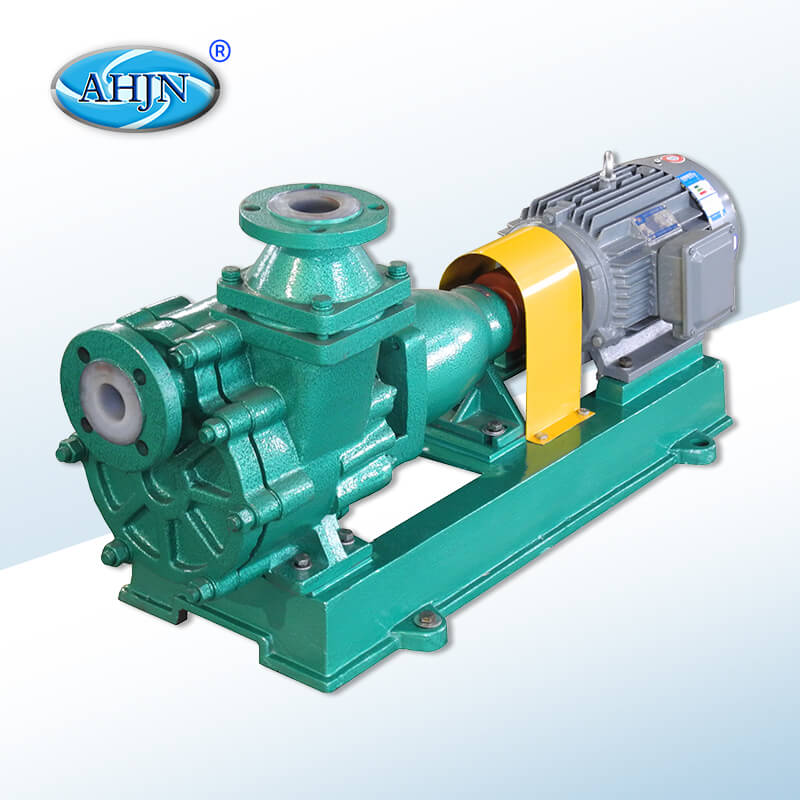

FZB氟塑料自吸泵
別名：FZB襯氟自吸泵|FZB四氟自吸泵
型號：FZB
品牌：江南
材質：氟塑料
流量：1-110 m3/h
揚程：19-47 m
功率：1.5-30 Kw

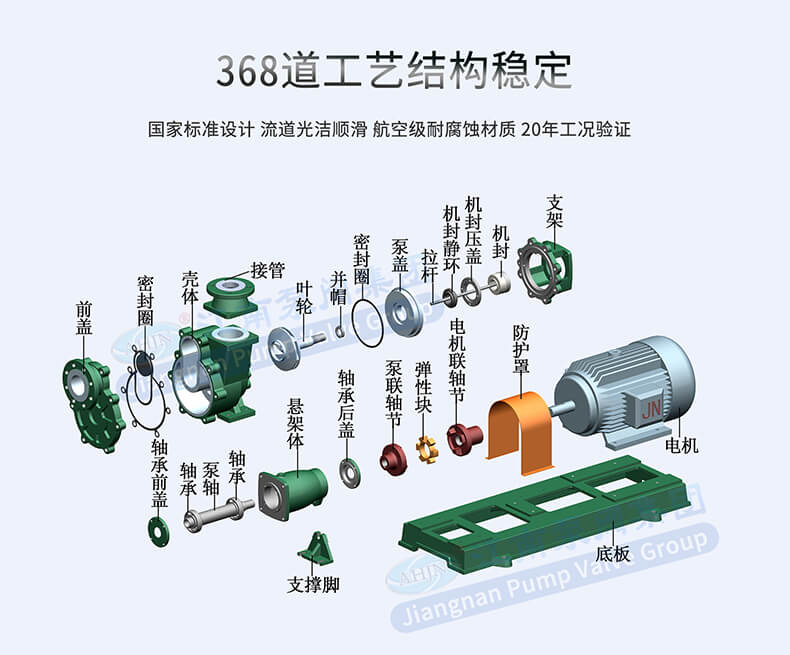

- FZB系列氟塑料自吸式離心泵簡稱“FZB氟塑料自吸泵”，F(xiàn)ZB自吸泵過流部件均采用氟塑料制成，軸封采用先進的外裝式波紋管機械密封，方便可調。是新一代耐強腐蝕的自吸泵。
- FZB氟塑料自吸泵自吸高度在3-4米(介質為清水時)，免去了普通離心泵須倒灌安裝、灌引水、裝底閥等不便因素。廣泛用于酸洗工藝、制酸制堿、化工、農藥、造紙、電子等行業。

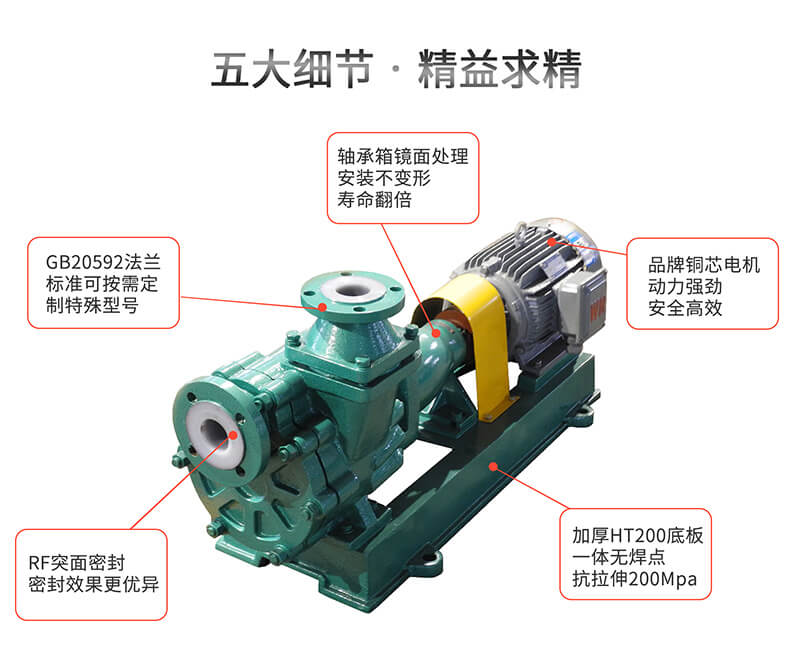

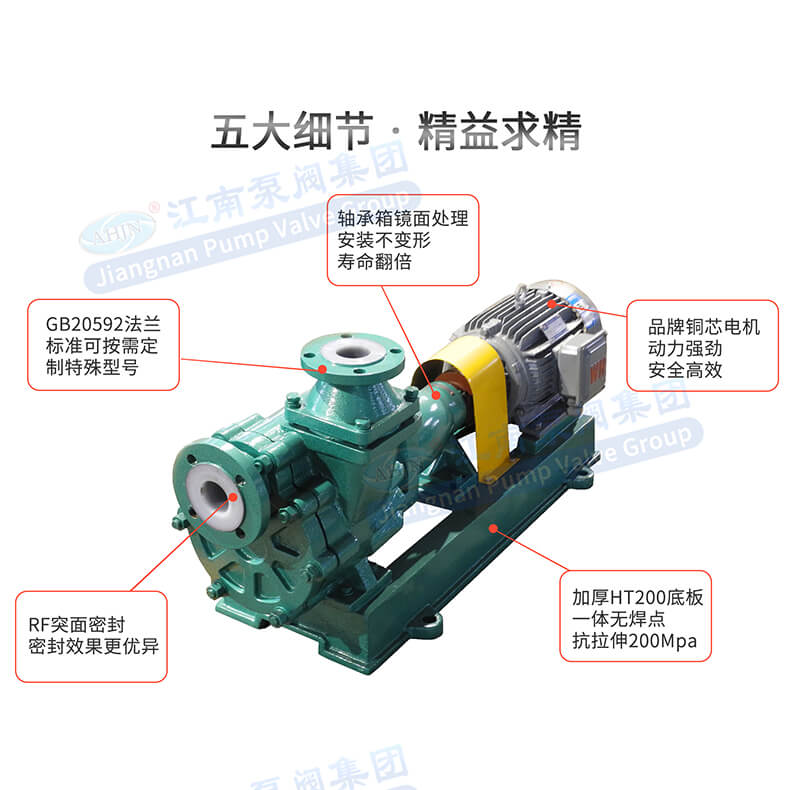

- 安徽江南泵閥制造的氟塑料自吸泵具有耐腐性強，氣液分離快，自吸時間短，吸程高，工作時間長，效率高，靜音低振等優點。
| 序號 | 型號 | 轉速(Rev) =2900r/min 介質密度(Medium density)=1000kg/m 3 | |||||||||
| 流量 | 揚程 | 效率 | 進口 | 出口 | 汽蝕余量 | 電機功率 | 自吸高度 | 自吸時間 | 整機重量 | ||
| Flow | Pump head | η | Inlet | Outlet | Npsh | Power | self-priming | self-priming | Weight | ||
| Model | (m3/h) | (m) | (%) | (mm) | (mm) | (m) | (kw) | (m) | (s ) | (kg) | |
| 1 | 25FZB-20 | 1.6 | 20 | 20 | φ25 | φ25 | 3 | 1.5 | 1.5 | 150 | 65 |
| 2 | 32FZB-20 | 3.2 | 20 | 30 | φ32 | φ25 | 3 | 2.2 | 1.5 | 150 | 70 |
| 3 | 40FZB-20 | 6.3 | 20 | 42 | φ40 | φ32 | 3 | 2.2 | 3 | 150 | 70 |
| 4 | 40FZB-30 | 6.3 | 30 | 48 | φ40 | φ50 | 3 | 4 | 3 | 150 | 70 |
| 5 | 50FZB-20 | 12.5 | 20 | 42 | φ50 | φ40 | 3 | 2.2/3 | 3 | 150 | 70 |
| 6 | 50FZB-30 | 12.5 | 30 | 48 | φ50 | φ50 | 3.5 | 4 | 3 | 180 | 160 |
| 7 | 50FZB-45 | 12.5 | 45 | 35 | φ50 | φ32 | 3.5 | 7.5 | 3 | 200 | 210 |
| 8 | 65FZB-30 | 25 | 30 | 55 | φ65 | φ50 | 4 | 7.5 | 3 | 180 | 210 |
| 9 | 65FZB-45 | 25 | 45 | 42 | φ65 | φ40 | 4 | 11 | 3 | 200 | 300 |
| 10 | 80FZB-30 | 50 | 30 | 58 | φ80 | φ65 | 4.5 | 11 | 3 | 180 | 284 |
| 11 | 80FZB-45 | 50 | 45 | 53 | φ80 | φ65 | 4.5 | 15 | 3 | 200 | 330 |
| 12 | 100FZB-30 | 100 | 30 | 68 | φ100 | φ80 | 6 | 18.5 | 3 | 250 | 300 |
| 13 | 100FZB-45 | 100 | 45 | 55 | φ100 | φ80 | 6 | 30 | 3 | 250 | 500 |

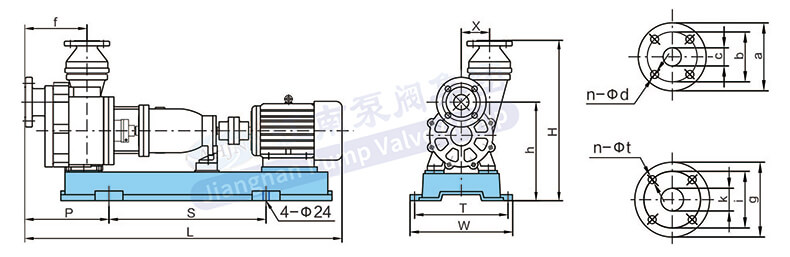

| 序號 | 型號 | 外 型 安 裝 尺 寸 | 進口法蘭尺寸 | 出口法蘭尺寸 | ||||||||||||||
| Outside and installing size | Inlet flange size | Exit flange size | ||||||||||||||||
| Model | L | S | P | f | W | T | H | h | X | c | a | b | n-φd | k | g | i | n-φt | |
| 1 | 40FZB-30 | 1150 | 590 | 255 | 207 | 390 | 350 | 535 | 330 | 90 | 40 | 150 | 110 | 4-φ18 | 32 | 140 | 100 | 4-φ18 |
| 2 | 50FZB-30 | 1085 | 600 | 292 | 205 | 350 | 330 | 510 | 342 | 90 | 50 | 165 | 125 | 4-φ18 | 50 | 165 | 125 | 4-φ18 |
| 3 | 50FZB-45 | 1225 | 650 | 312 | 200 | 440 | 385 | 615 | 410 | 112 | 50 | 165 | 125 | 4-φ18 | 32 | 140 | 100 | 4-φ18 |
| 4 | 65FZB-30 | 1280 | 650 | 350 | 255 | 440 | 385 | 525 | 342 | 98 | 65 | 185 | 145 | 4-φ18 | 50 | 165 | 125 | 4-φ18 |
| 5 | 65FZB-45 | 1400 | 740 | 355 | 225 | 500 | 435 | 645 | 425 | 114 | 65 | 185 | 145 | 4-φ18 | 40 | 150 | 110 | 4-φ18 |
| 6 | 80FZB-30 | 1360 | 735 | 368 | 215 | 490 | 440 | 550 | 370 | 110 | 80 | 200 | 160 | 8-φ18 | 65 | 185 | 145 | 4-φ18 |
| 7 | 80FZB-45 | 1360 | 735 | 368 | 215 | 490 | 440 | 550 | 370 | 120 | 80 | 200 | 160 | 8-φ18 | 65 | 185 | 145 | 4-φ18 |
| 8 | 100FZB-30 | 1555 | 840 | 448 | 285 | 540 | 490 | 683 | 440 | 130 | 100 | 220 | 180 | 8-φ18 | 80 | 200 | 160 | 8-φ18 |
| 9 | 100FZB-45 | 1680 | 945 | 450 | 285 | 590 | 535 | 723 | 480 | 130 | 100 | 220 | 180 | 8-φ18 | 80 | 200 | 160 | 8-φ18 |

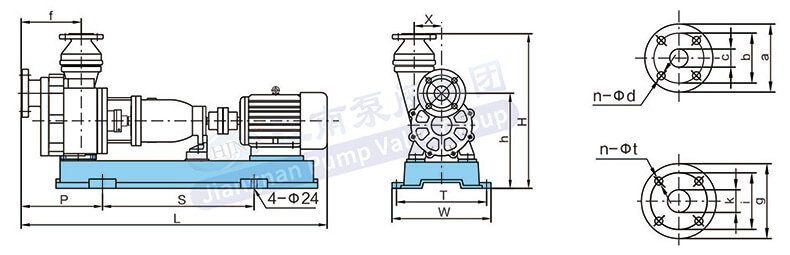

| 序號 | 型號 | 外 型 安 裝 尺 寸 | 進口法蘭尺寸 | 出口法蘭尺寸 | ||||||||||||||
| Outside and installing size | Inlet flange size | Exit flange size | ||||||||||||||||
| Model | L | S | P | f | W | T | H | h | X | c | a | b | n-φd | k | g | i | n-φt | |
| 1 | 25FZB-20 | 860 | 450 | 250 | 114 | 330 | 285 | 405 | 247 | 68 | 25 | 120 | 85 | 4-φ13 | 25 | 120 | 85 | 4-φ13 |
| 280 | 235 | |||||||||||||||||
| 2 | 32FZB-20 | 860 | 450 | 250 | 114 | 325 | 285 | 405 | 247 | 68 | 32 | 140 | 100 | 4-φ13 | 25 | 120 | 85 | 4-φ13 |
| 280 | 230 | |||||||||||||||||
| 3 | 40FZB-20 | 1020 | 600 | 255 | 207 | 390 | 350 | 532 | 327 | 94 | 40 | 150 | 110 | 4-φ18 | 32 | 140 | 100 | 4-φ18 |
| 4 | 50FZB-20 | 1020 | 600 | 260 | 207 | 390 | 350 | 532 | 337 | 94 | 50 | 165 | 125 | 4-φ18 | 40 | 150 | 110 | 4-φ18 |
